Quien ha trabajado en Tultitlán sabe que el subsuelo cambia drásticamente de una colonia a otra. Mientras que en la zona de San Pablo de las Salinas podemos encontrar tepetate a poca profundidad, en las áreas cercanas al antiguo lago de Xaltocan, como en la colonia Solidaridad o El Tesoro, los depósitos arcillosos y limosos superan los 15 metros de espesor. Esta variabilidad, típica de la Cuenca de México, obliga a soluciones de cimentación que no se pueden estandarizar. El diseño de columnas de grava se convierte en una herramienta clave cuando el terreno natural simplemente no soporta las cargas sin presentar asentamientos excesivos. A diferencia de una sustitución masiva de suelo, este método rigidiza la matriz blanda trabajando en conjunto con el suelo circundante, una filosofía de refuerzo que hemos aplicado con éxito en naves industriales y desarrollos habitacionales de la región. Complementar el estudio base con un ensayo CPT permite afinar el perfil estratigráfico en esos paquetes donde la arcilla se intercala con lentes de arena fina, algo muy frecuente aquí.
En los suelos lacustres de Tultitlán, un diseño correcto de columnas de grava puede duplicar la capacidad portante y reducir los asentamientos totales en más del 50%.
Consideraciones locales

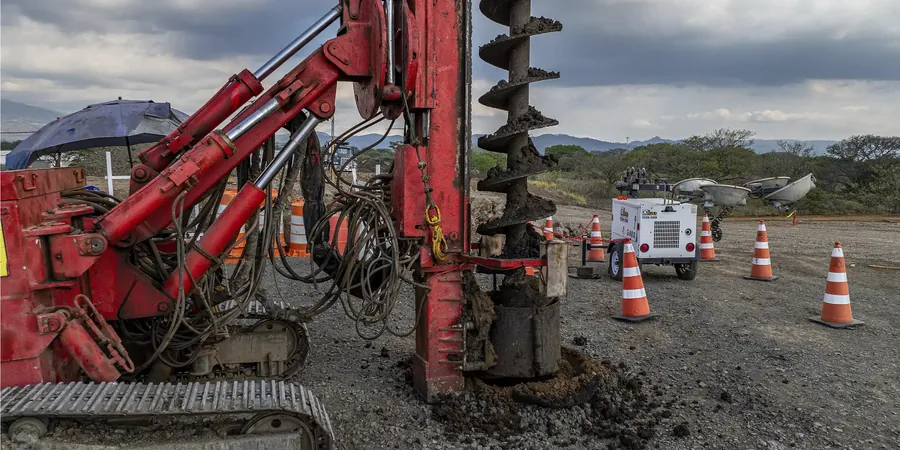

Cuando el equipo de vibrosustitución entra en Tultitlán, lo primero que revisamos es la logística del vibrador de aguja, que puede pesar más de 4 toneladas y requiere una grúa de al menos 40 toneladas de capacidad. El verdadero peligro no está en la máquina, sino en un diseño de columnas de grava que ignore la heterogeneidad del subsuelo. Si el estudio geotécnico no detecta un lente de suelo orgánico o turba bajo el estrato a tratar, las columnas pueden asentarse en conjunto más de lo previsto, generando daños en losas de piso y muros divisorios. En zonas como Lechería, donde la historia industrial dejó rellenos no controlados, hemos visto cómo omitir una campaña de verificación cruzada con pruebas de carga en columna aislada deriva en sobrecostos de remediación. Cada diseño debe validarse con ensayos de penetración post-tratamiento para confirmar que la resistencia al corte no drenada del suelo entre columnas realmente ha mejorado.
Preguntas frecuentes
¿En qué tipo de suelos de Tultitlán se recomienda el diseño de columnas de grava?
Se recomienda en las arcillas y limos de alta compresibilidad típicos de la zona del antiguo lago de Xaltocan, que predominan en colonias como Solidaridad, San Francisco Chilpan y la zona industrial de Lechería. También es útil en rellenos no consolidados donde se necesita aumentar la capacidad portante para naves o edificios de hasta 4 niveles.
¿Cuál es el rango de costo para el diseño de columnas de grava en un proyecto en Tultitlán?
El costo del diseño especializado y la supervisión técnica para un proyecto de columnas de grava en Tultitlán suele estar en un rango de MX$12.220 a MX$36.010, dependiendo de la complejidad del perfil estratigráfico y la extensión de la malla a diseñar.
¿Qué ventaja tiene el diseño con columnas de grava sobre una cimentación profunda con pilotes en Tultitlán?
La principal ventaja es que las columnas de grava mejoran el suelo globalmente, reduciendo asentamientos totales y diferenciales bajo losas de cimentación, lo que permite construir con zapatas corridas o losa directa. Suele ser más económico que un pilotaje completo y, además, actúa como sistema de drenaje vertical acelerando la consolidación.
¿Cómo afecta el nivel freático elevado en Tultitlán al diseño de las columnas?
El nivel freático somero, que en temporada de lluvias puede estar a menos de un metro, obliga a diseñar la instalación por vía húmeda con vibrosustitución. El diseño debe considerar la presión hidrostática durante la compactación de la grava y verificar que el bulbo no se contamine con suelo blando saturado.
¿Qué normativa utilizan para el diseño de columnas de grava en la zona?
Trabajamos con criterios de la FHWA NHI-00-043 y los principios del Eurocódigo 7 para el estado límite de servicio. Para la evaluación sísmica del suelo mejorado, nos alineamos a las modificaciones de la NCh 433 en cuanto a la clasificación del perfil de suelo, pasando de un tipo D o E a un tipo C en muchos casos.
